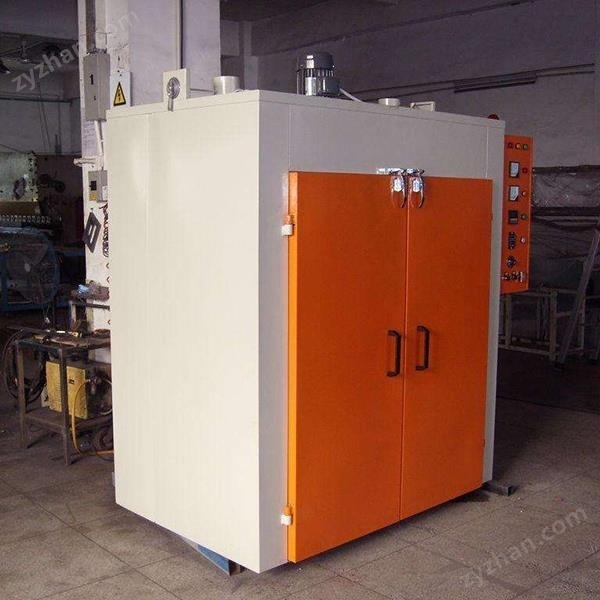

電熱鼓風干燥箱的結構主要包括以下核心組成部分：
1、箱體
通常由不銹鋼或鍍鋅板制成，分為內外兩層結構，中間填充絕熱材料(如玻璃纖維或石棉板)以保溫。內層為恒溫室，配備多層網狀擱架用于放置物料。 2、加熱系統
由電熱管或電熱絲組成，通過電阻加熱產生熱量，部分型號采用分組控制以調節功率。加熱元件通常安裝在箱體底部或夾層中。 3、鼓風循環系統
包含高溫風機和風道，強制熱空氣均勻循環，確保箱內溫度分布一致。 4、控制系統
現代設備多采用微電腦溫度控制器，具備數字顯示、定時功能及超溫保護，部分型號支持RS485接口連接計算機。老式設備可能使用差動棒或水銀溫度計式控制器。 5、輔助結構
排氣裝置：可調式排氣窗用于排出濕氣。 雙層箱門：外層為隔熱門，內層為玻璃觀察門。 側室：獨立控制室，內置開關、指示燈等電器元件。
